Zestaw zawiera:
– Wąż iniekcyjny 100m
– Zestaw doprowadzający 32szt
– Uchwyt do mocowania węża 500szt
– Uchwyt 2-uszkowy 32szt.
Wąż iniekcyjny w pojedynczym oplocie – 100 m
Zastosowanie:
Węże iniekcyjne służą do uszczelniania przerw roboczych. Pozwalają na pewne i trwałe uszczelnienie zarówno poziomych jak i pionowych przerw roboczych. ZESTAW PRZEZNACZONY DO MONTAŻU 16 SEKCJI – 6M.
Właściwości:
– Równomierne rozprowadzenie materiału uszczelniającego na całej długości węża
– Maksymalna długość odcinka/sekcji – 8 m
– Niskie zużycie materiału uszczelniającego
Dane techniczne:
Średnica wewnętrzna – 5,8 mm
Średnica zewnętrzna – 12 mm
Perforacja – dwuotworowy, przeciwzapychający system, krzyżowe nacięcia 8 mm w odległościach 70 mm z przesunięciem kątowym
Objętość wypełniająca – ok. 0,019 dm³
Waga – 88 g/m
Postać: Wąż z rdzeniem elastomerowym w oplocie tworzywowym (włókna)
Zestaw doprowadzający do węża – 32szt.
Zastosowanie:
Doprowadzenie iniektu do węża iniekcyjnego z poza strefy betonu.Do żywic poliuretanowych, akrylowych, epoksydowych.
W skład zestawu doprowadzającego wchodzi:
– wąż podający/odpowietrzający – dł. 0,3 m
– zacisk 2-uszkowy – 2 szt.
– złączka do węża iniekcyjnego
– paker do węża iniekcyjnego z kalamitką M8
Uchwyt 2-uszkowy mocujący do węża iniekcyjnego – 32szt.
Zastosowanie:
Mocowanie węży doprowadzających z wężami iniekcyjnymi
Obejma mocująca do węża iniekcyjnego 500szt.
Zastosowanie:
Mocowanie węży iniekcyjnych. ( co 20cm)
Właściwości:
Tworzywowy

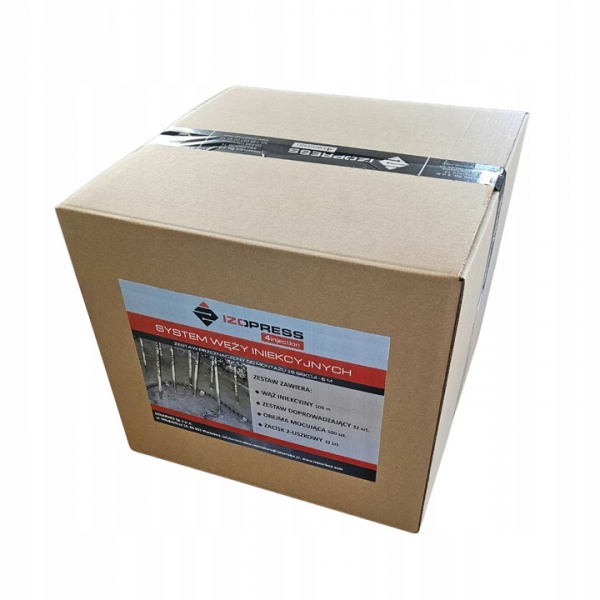

CAŁY ZESTAW ZAPAKOWANY W JEDEN KARTON
Informacje ogólne dotyczące instalacji węży iniekcyjnych:
▪ Długość sekcji około 8 – 12 m (przy długich odcinkach wymagane jest wyższe ciśnienie iniekcji).
▪ Wąż iniekcyjny musi przylegać do podłoża betonowego.
▪ Należy unikać miejsc krzyżowań.
▪ Przymocuj węże iniekcyjne specjalnymi klipsami (metalowe lub plastikowe)
▪ Zakład podczas układania węży iniekcyjnych powinien wynosić 15 cm
Odległości podczas układania węża iniekcyjnego
Wąż układany jest w przerwie roboczej wewnątrz zbrojenia. Powierzchnia, do której mocujemy wąż powinna być czysta, równa, wolna od zadziorów, ubytków i zanieczyszczeń. Mocowanie za pomocą uchwytów stalowych ocynkowanych, bądź przy pomocy uchwytów z tworzywa sztucznego.
Odstęp pomiędzy uchwytami mocującymi powinien wynosić maks. 15cm. Gwarantuje to, że wąż będzie stykał się z betonem na całej długości.
Najpopularniejsze miejsca montażu węża iniekcyjnego:
Na styku płyty fundamentowej ze ścianą fundamentową
Na połączeniu ściany fundamentowej z płytą stopową
Na styku ze ścianą larsena
Na styku rury/przepustu z przegrodą budowlaną
Kalkulacja ilości materiału
Poniżej przedstawiono propozycję wyceny sekcji węża iniekcyjnego. Indywidualne warunki zmieniają ilości poszczególnych akcesoriów (np. w przypadku krętej ścieżki montażu, ilość uchwytów wzrasta do 50%).
Oznaczenie:
W – cena węża iniekcyjnego za 1 mb
U – cena uchwytu mocującego
Z – cena zestawu doprowadzającego/odpowietrzającego
Przyjmujemy sekcję o długości 8 m oraz 6 szt. uchwytów mocujących na 1 mb węża iniekcyjnego.
Koszt sekcji = W x 8 + U x 6 x 8 + Z x 2
W przypadku uchwytów stalowych należy doliczyć cenę kołka montażowego 6 mm w ilości odpowiadającej ilości uchwytów w sekcji (tutaj 48 szt.).
